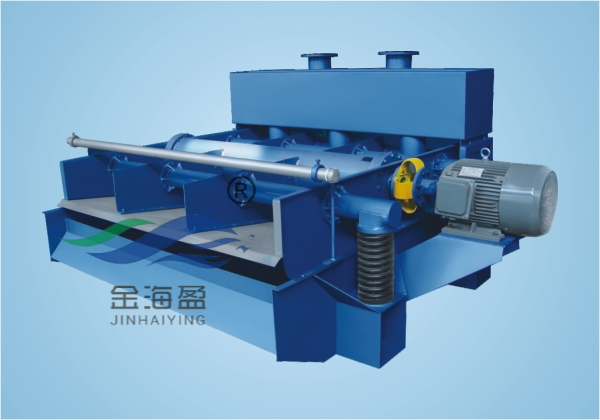

ZKS高頻振框篩
使用說明書
一、概 述
ZKS高頻振框篩是制漿造紙行業漿料篩選凈化的必有設備，它采用了電機帶動偏心輪的振動方式，從而使篩框高頻振框振動而達到篩選的目的。本設備采用彈簧作減振裝置，一改過去的吊皮減振的方式，具有結構簡單、維修簡便、生產費用低、占地面積小、生產效率高等優點。另外，本篩的減振設計基本與原吊皮減振的基礎相似，因此為吊皮減振跳篩的使用廠家更換提供了方便。
二、主要技術參數
序號 | 項目 | 單位 | 規格參數 |
|
| |||
|
|
| ZKS0.3 | ZKS0.8 | ZKS1 | ZKS2 | ZKS3 | |
1 | 生產能力 | T/D | 2-3 | 5-10 | 10-15 | 25-30 | 30-50 | |
2 | 篩選面積 | m2 | 0.3 | 0.8 | 1 | 2 | 3 | |
3 | 篩板規格 | mm | 350×1200 | 450×1800 | 580×2100 | 1080×2100 | 1620×2100 | |
4 | 篩孔直徑 | mm | 2，2.5，3，4，6，8，9，10 | |||||
5 | 篩縫寬度 | mm | 0.4-2.0 | |||||
6 | 振動頻率 | 次/分 | 2900 | 1430 | ||||
7 | 進漿濃度 | % | 1-1.5 | |||||
8 | 出漿濃度 | % | 0.8-1.2 | |||||
9 | 振 幅 | mm | 2-3 | |||||
10 | 配用電機 | KW | 1.5 | 2.2 | 3 | 4 | 7.5 | |
三、工作原理與結構原理

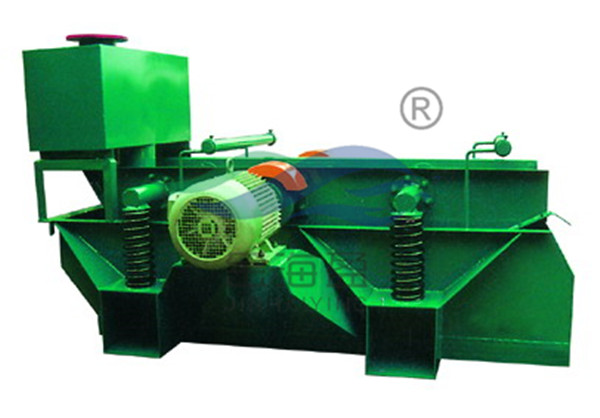

本篩由篩框、振動系統、減振裝置、漿槽等部件組成。

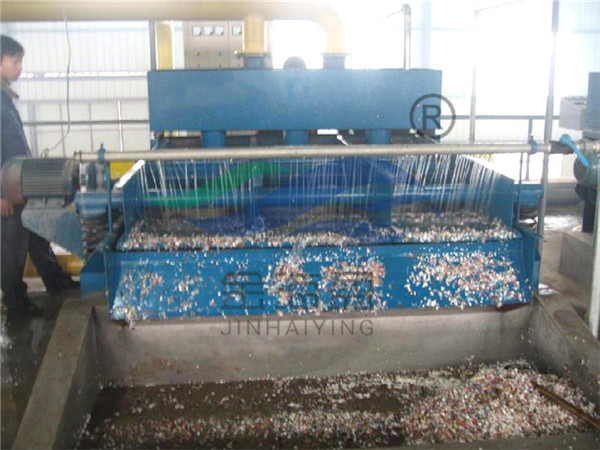

漿料自漿箱由進漿管進入篩框，漿與渣節通過篩板進行分離，篩好的漿料進入漿槽，并由出漿口排出，粗大的紙片及纖維雜物則由篩框的排渣端，在高頻顛簸振動力下進入除渣槽排出。
本篩通過漿位調節裝置來調節漿槽的漿位，漿位的高低影響漿料篩選時的壓力差及篩框振動阻力的大小，漿位高, 篩選出來的漿料質量高，產量低，漿位低時則相反。
篩框的振動是由電機帶動偏心輪來實現的，減振機構是由四個彈簧把篩框支撐起來，具有結構簡單，實用性能好等優點。
篩框的上部設有噴水裝置篩選時，可根據用量大小而調整，篩板孔徑有八種規格：Φ2.5、Φ3、Φ4、Φ5、Φ6、Φ8、Φ9、Φ10毫米。縫型篩板縫寬規格有：0.4-2.0毫米。二種材料即1Crl8Ni9Ti和A3板，用戶可根據需要訂貨。
